受付状況表示パネルの取り付け

　受付状況を表示するパネルを取り付けました。

ソフトは、電子カルテDynamicsに連動する無料のソフト（お好きな先生が趣味でつくっておられます）


液晶TVは、今までの使い回し

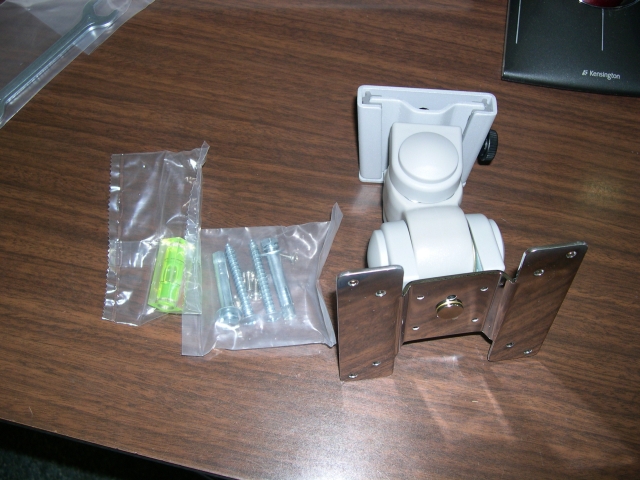

サンワサプライ モニタアーム CR-LA303 　2500円程度

水準器が入っています。さすが、かゆいところに手が届く、日本メーカー製


とモニタ用の延長ケーブルのみを購入。

しめて4000円程度です。

さて、工事です。

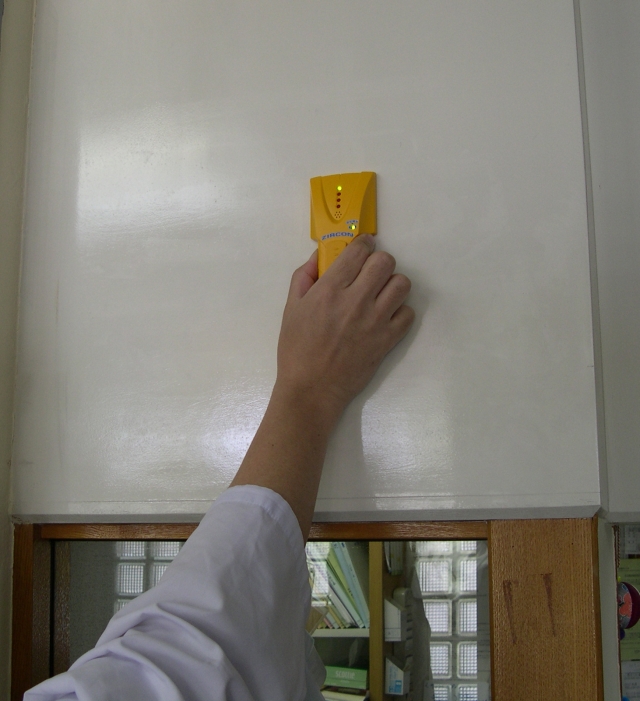

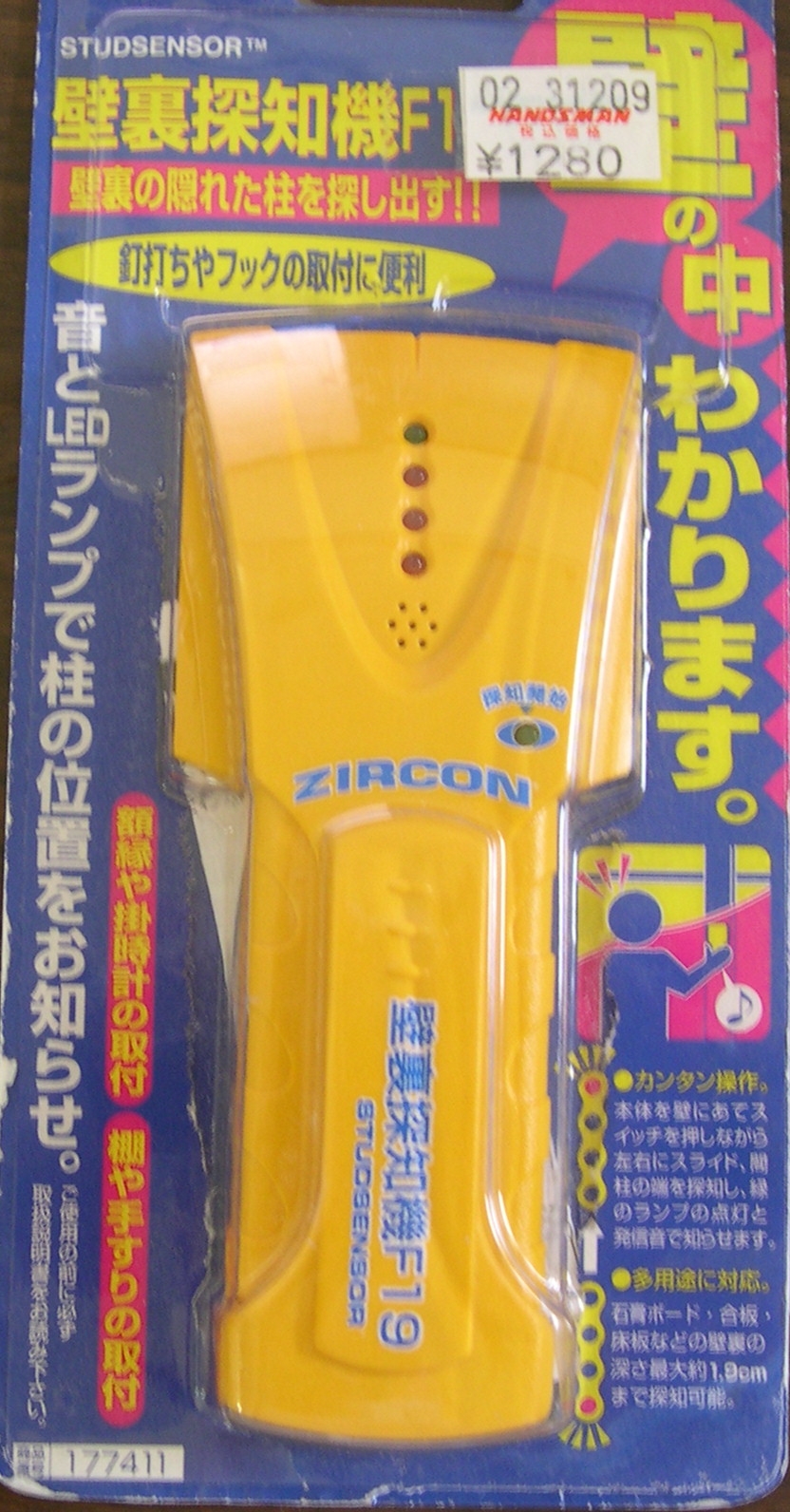

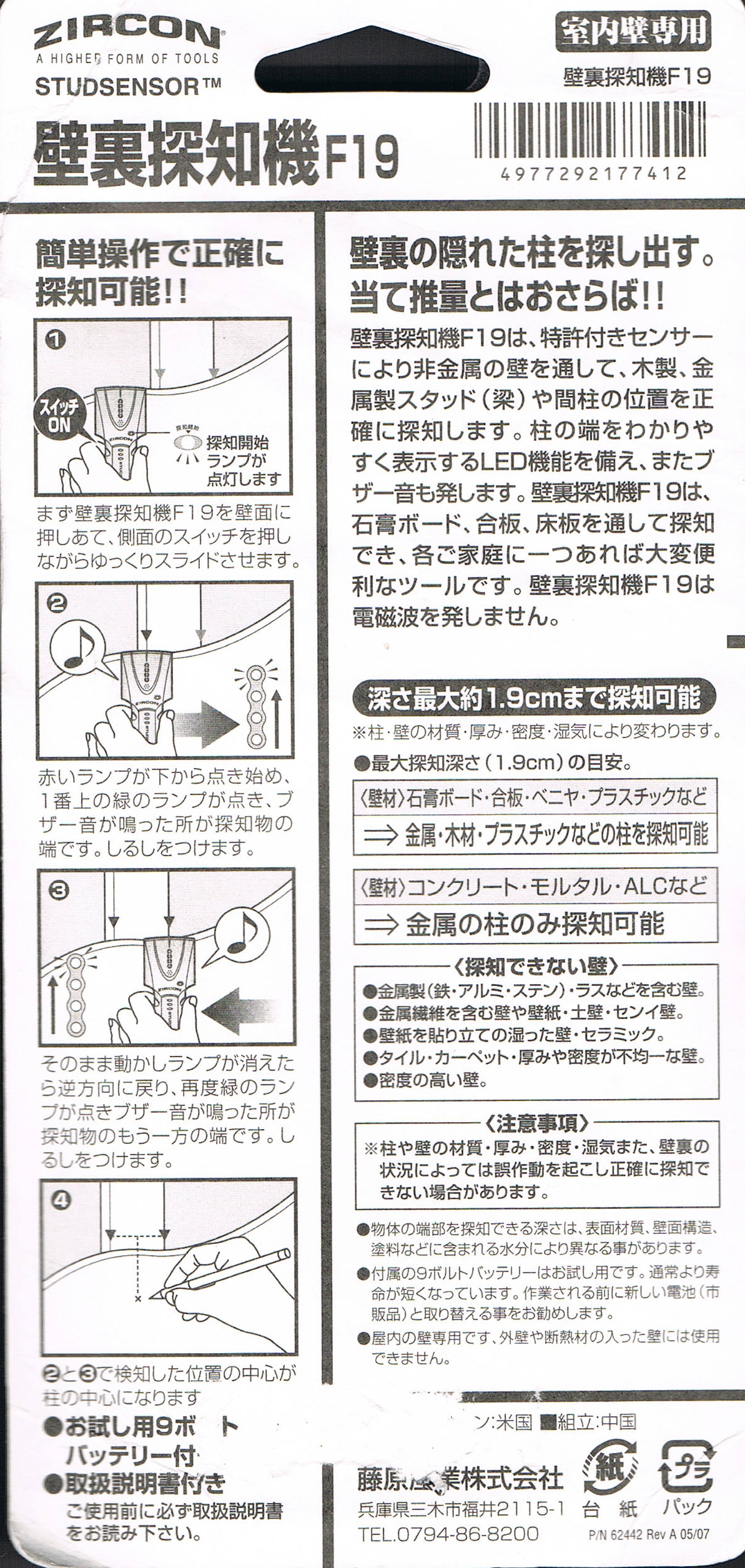

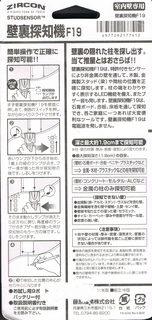

この機器ご存じでしょうか？

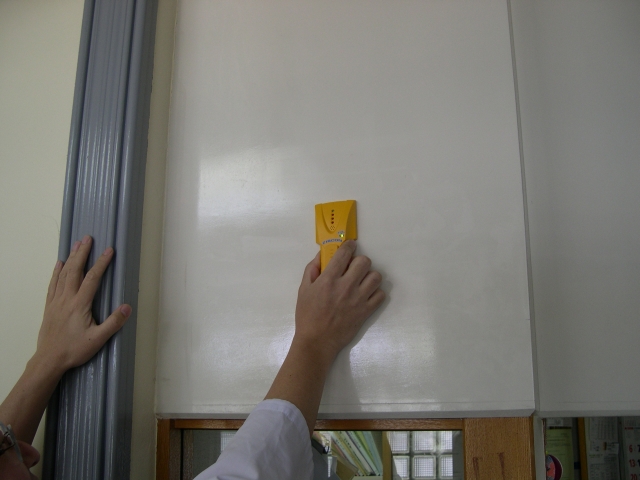

なんと、壁綿の裏にある柱を検知してくれるのです。まず、取り付け予定壁面に


ここには、柱はなさそう。



柱を発見しました。。。

場所を決めて、けがき

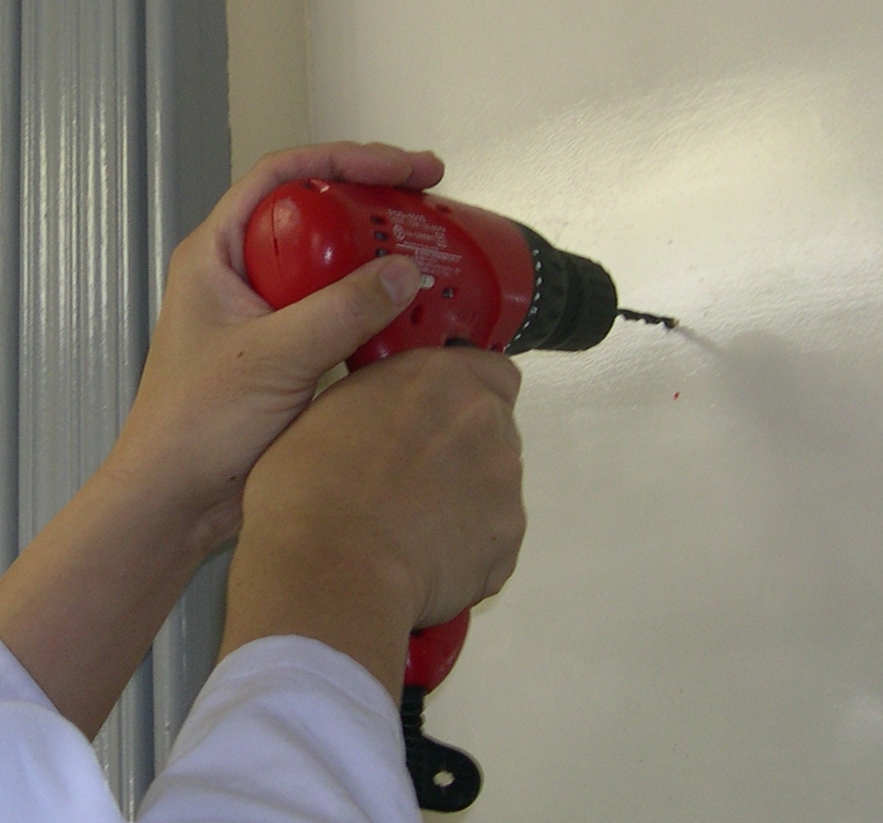

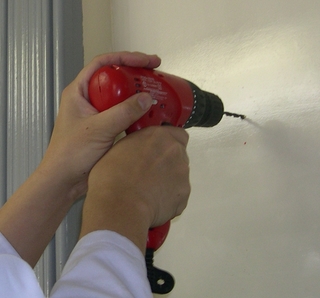

電動ドリルでガイド穴をあけて

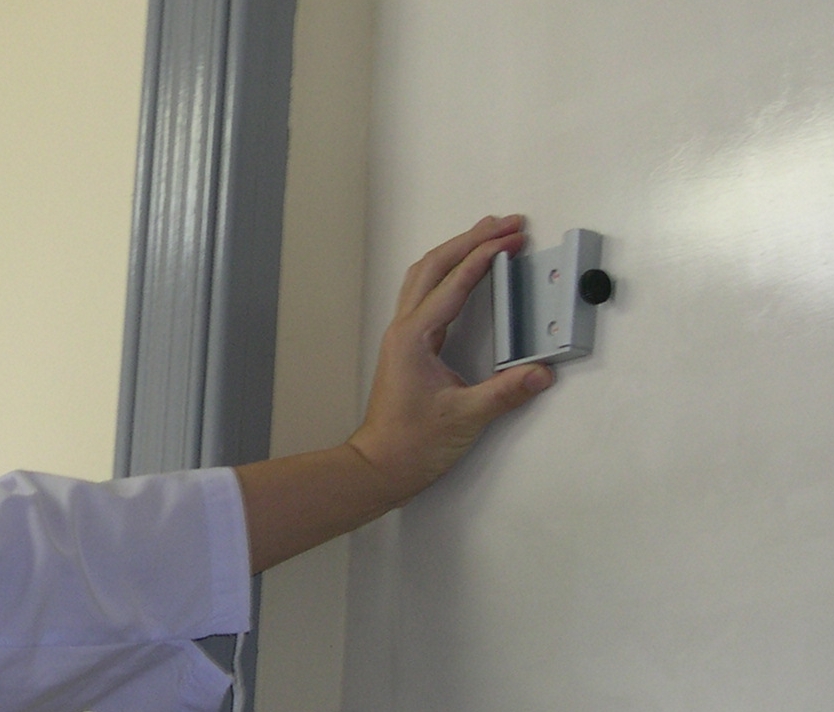

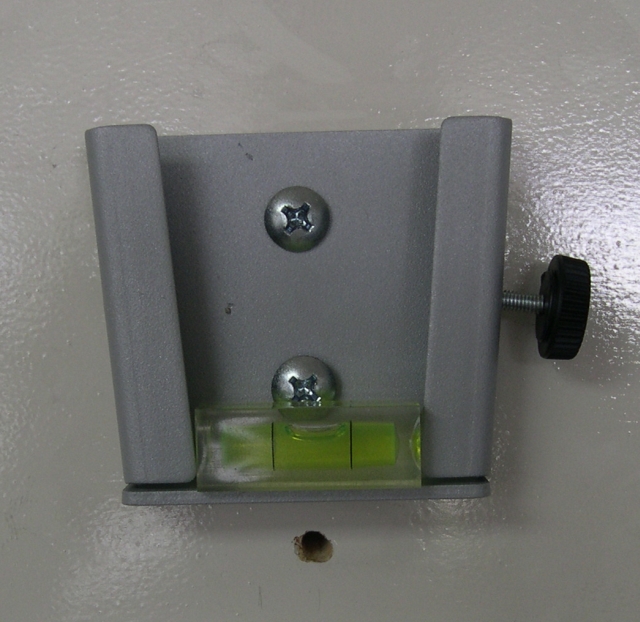

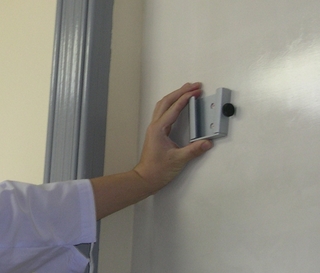

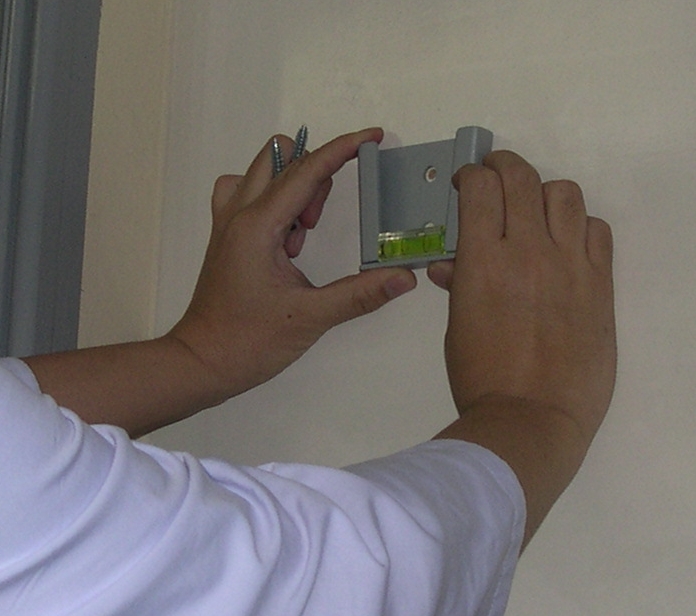

水平に調整します。

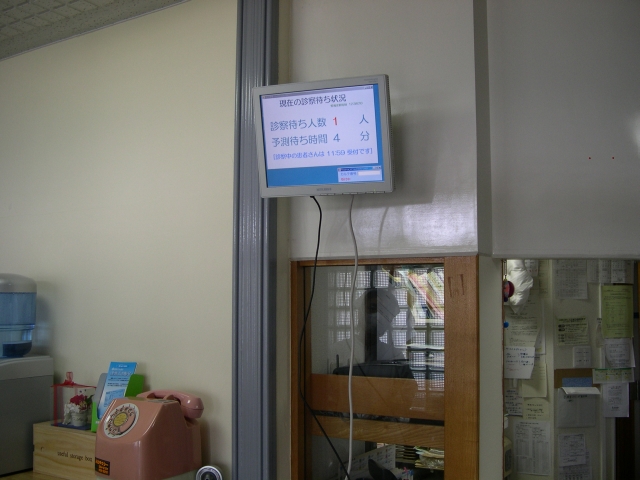

無事取り付けられました。


あとは、ケーブルを処理して終了


　こんなことができるくらいですから、今日はこの表示は必要なかったようです。

POS用端末の修理

　昨年の12月末に格安(4,000円)でPOS用端末を購入しました。

12/29の記事のようにレシートプリンタを取り付け、非常に快適に動作。

1月の中旬にはHDDの故障のためブートできなくなり、HDD交換

偶然同じSeagate　の IDE HDD。新品が左です。随分と薄くなっているのおわかりでしょうか。


このIDEのHDDは、もう在庫がほとんどありません。Amazonで買おうとしても、結構苦労します。（近所のパソコンショップで購入しました）これだけで5000円程度。・・・もう本体をオーバーしています。

　このPOS用端末は、
・心電図
・検尿
・身長体重
のデータ処理をしてくれる中核端末。このくらいの出費は全く惜しくありません。

それから半月後、診療中に電源が急に落ちてしまい、その後全く反応しなくなりました。診療中でしたので、急遽バックアップパソコンに変更。結構冷や汗ものです。

　さて、このPOS用端末は、
・タッチ式の液晶パネル
・液晶パネルの裏にあるマザーボード
・スイッチ、オーディオ関係のパネル
・RS-232C, LANなどのインターフェース基盤
と分散して配置されています。


オーディオパネル


インターフェース基盤


まず、電源関係であることを確かめるために、別のパソコンの電源を
・マザーボード
に接続。上記のスイッチパネルとHDDを接続して、電源を入れてみましたところ、何事もなく起動しました。やはり、電源が故障していると思われます。

　この組み込み式の電源は

特殊な大きさなので、なかなか国内の取り扱いがありません。いろいろ調べてみましたら、　ATX FLEX電源という規格で、ある程度は流通しているようです。

　早速、AMAZONに発注。日曜日に頼みましたら、月曜日に届きました。



見比べましても、全く同じ大きさです。（ねじ穴も）

　これは楽勝。と全部組み立てましたところ、やはり電源が入らず。

？？？？

　どうやら、どこかに間違いがあるようです。

　再度分解して、電源を抜いていきましたところ、、、

インターフェース基盤に電源を差し込むと、起動しなくなることがわかりました。どうやら、この基盤がおかしいようです。

電源端子にテスターを当ててみますと、12V - GND間の絶縁がほとんどありません。おそらく、この短絡で電源の保護回路が働いているのでしょう。

ざっと見渡しましたところ、電解コンデンサーがアヤシイと左側のコンデンサーを引き抜いて、絶縁を確かめましたが、異常なし。

　さて、困りました。。。

あとは､
・チップコンデンサー、
・左側のFET
くらいしかありません。しかし、この判断はいったいどうするのか。。

FET 故障　判断で検索。下記のページにあたりました。

http://dry-room.net/other/fet/

MOS-FETは、

一番左が　ゲート
真ん中が　ドレイン
右が　　　ソース
の用です。ドレイン、ソース間に抵抗が全くありません。

では、ソースを外してみましょう。


みごと、絶縁が回復しました。このFETが故障したと考えて良さそうです。

さて、この回路は、

コイル、FET、コンデンサー

が組み合わさっており、最終的にはロールプリンタの電源(24V)となっています。供給電圧は、12Vですから、昇圧回路と思われます。

http://www.riric.jp/electronics/design/power/up-convert.html

を参照。

　このロール紙プリンタは、最高40W程度消費します。とすれば、印刷の最中にFETが焼損してしまったと考えると全てのつじつまはあう。一番右端の大きな電解コンデンサーも昇圧回路の一員でしょう。無くしたとしても、インターフェース基盤の機能には何ら問題ないはず。で、外しました。


借り組みして、OK。修理が完了しました。
・・なお、もともとの電源を使いました。（新規の電源は必要なかったわけ。）

まとめますと・・・

　移植のつもりだったが、部分切除で回復でしょうか。

洗濯機の分解掃除

午後からは、洗濯機の分解。
東芝のAW-80VC(購入したのは、約５年前）

もちろん、ときどきは洗濯機の中も化学洗浄剤を用いて掃除しています。

どうでしょう。そんなに汚くはなさそうですが。。。

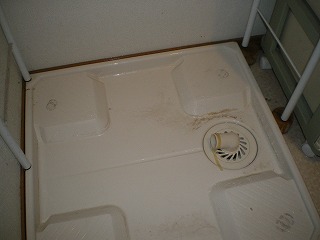

まず、洗濯機受け。もののみごとにへドロ。まずここを掃除。

これは、簡単簡単


後ろのネジを２本外す。（カメラマンは、長女−６歳）



こうすることで、蓋が外れます。


洗濯機内部（それほど汚れは目立ちません）

マイナスのねじ回しで、ネジを緩めて外しますと、、、

、、、うらはひどい。


外したあともヘドロだらけ。１０ミリレンチで外します。ここを外せば、回転槽が外れます。


外したあと。おわかりでしょうか？洗剤が層になって残っています。


まずは、洗濯機内部の清掃（ここからが手間がかかります）そのままでは排水できないので、適宜電源を入れ、すすきにして内部の水を排水する必要があります。

と綺麗になりました。

バルセーター裏側の掃除。


カバーを外すしても、またもヘドロ。。。


乾燥用のダクトもヘドロ


中の糸取りもヘドロ


回転槽もヘドロがこびりついています。


綺麗になった回転槽


糸取りも綺麗にしてから組み立てます。


ほぼ完成。

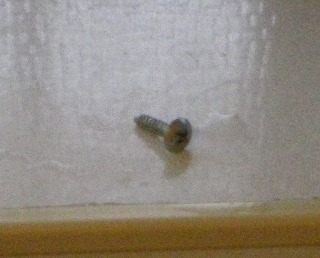

が、ネジが１個余ってしまいました。。


これは、来年のお楽しみとしておきましょう

田崎市場感謝祭

　寒い一日でしたが、朝から田崎市場感謝祭に行ってまいりました。

行ったのは、１０時頃

人出はかなり多いのですが、もう終盤。新鮮な野菜、果物などはもう売り切れです。（７時から開錠）

まずは、腹ごしらえ

赤牛のハンバーグ（400円)・・・子供に全部食べられてしまいました。

私は、

マグロ丼（５００円）ご飯が冷えていて、いまいち。

まぐろの解体も

去年は、ここで中とろを１０００円で購入。市価の半額というとついつい、手が伸びてしまいます。
・・まあ、そもそも１０００円の刺身なんて、いつもならばそもそも買いません。ここは見送り。（去年の反省です）

歩いていると・・

もちつきも。これは、無料

さいごは、「くまもん」と

くまもんの歌はじめてききました。
「もんもん、く〜まもんもん・・・」

　まぐろの寿司８貫（５００円）が、一番おすすめか。たこ焼き（４００円）もおいしかったです。（中国人がつくってましたけど）

休日当番医

　本日は休日当番医。

お昼は店屋もので、福寿司。
ネタも新鮮で、いつもおいしい。女性ならば、この握り一折りでお腹いっぱいでしょう。

　一人の看護婦さんが、（昼休みがないので、）「もっと味わって食べたかった」と。

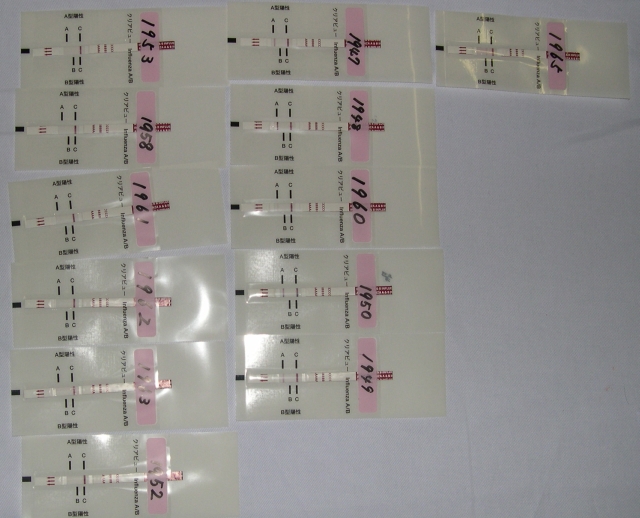

インフルエンザの症状を訴えられた方、全部で12名
陰性　6名
A型　5名
B型　1名
でした。陰性の方でも、周りにインフルエンザの方がおられ、インフルエンザ様の症状が出ている場合には相談して抗インフルエンザ薬を処方しております。

　今年初めてのB型です。また寒くなるとはやると思われます。帰宅後には手洗い、うがいをしっかりとしましょう。

・・・この前の医師会当番医と比べますと、天国でした。。。

　休日出勤していただいた看護婦さん、事務員さんご苦労様でした。

第4回田崎市場感謝祭

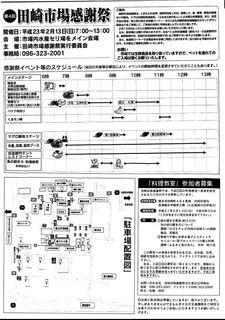

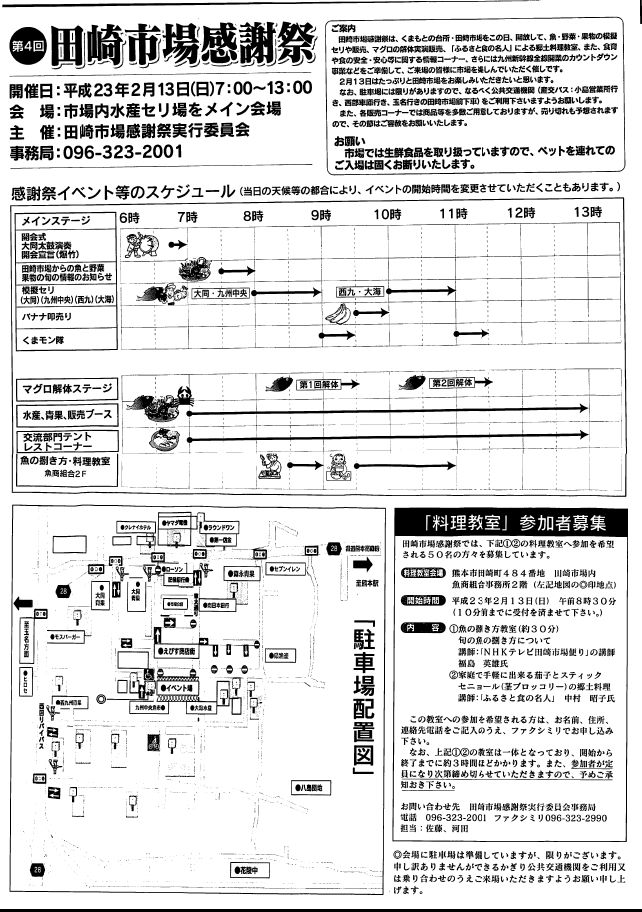

　本日の朝刊の折り込み



　海鮮丼などたっぷりの具で非常に美味しく、毎回楽しみに参加しています。ついつい、安い気がして、気がつくと1000円の刺身（市価2000円以上）などを色々と買って、毎回1万円近く使っています・・・

　毎年参加している人がふえている感じで、いったいどこに何があるのか、よくわからないくらいの人出です。

　今度の日曜日、行ってみませんか？
