・最近のパソコン、テレビなどの家電製品は、高効率のスイッチング電源を利用して、家庭用の100Vから内部のICなどを駆動する電気を得ている。・スイッチング電源の故障で多いのが、電源ランプが一瞬つくもののすぐに消えるという内部コンデンサーの不良である
・購入5年程度経過したAcerの液晶ディスプレイが、同じような故障状態となったため、DIYで修理。無事使えるようになった。
購入後5年程度しか経過していない自宅で使っているAcerのディスプレイが故障したと、妻から苦情が出た。
「使っているとふっと電源がふっと消えて、またつく」
という症状がだんだん悪化して、電源を入れてもスイッチボタンが
白→橙
の点滅を繰り返し、何も表示されなくなってしまった。表示はまだまだきれいで、十分使えるはずだが、これではどうしようもない。液晶ディスプレイ修理でいろいろ検索してみると、
・コンデンサー
・内部半導体の不良
などを見つけることができた。このあたりが、ネット社会のすごいところで、とくにYoutubeには海外からもたくさんの修理動画がアップされているので、簡単にヒントがみつかる。

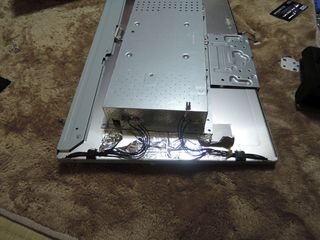

液晶を止めている外枠は、指を使ってこじ開けることで外れる。

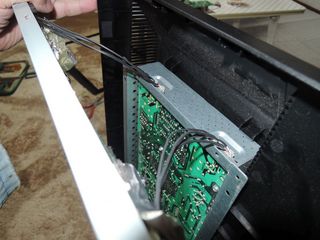

外れた後に電源基板

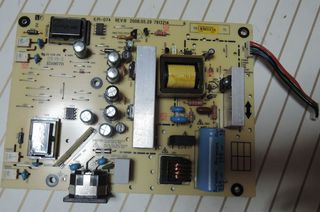

真ん中の縦棒のあるアルミのヒートシンクの左側にある電解コンデンサーの頭が膨らんでいるのがおわかりだろうか。（頭にある十字の切れ込みがはっきりしない）
おそらく、これらのコンデンサーが破損していると思われるので、交換。DIYで行うと部品代しかかからないものの修理用の器具を取りそろえるのにカネがかかる・・
半田ごて、スタンド、半田吸い取り機をAmazonの評判を見て購入（本当はここまで高性能の器具は必要ないものの作業効率は格段にアップ。）
（白光 HAKKO）というこの分野では有名な会社が日本にあるとは、今回まで知らなかった・・
確かに簡単に基板からはがすことができる。今まで使っていた道具とは、それこそ月とすっぽん

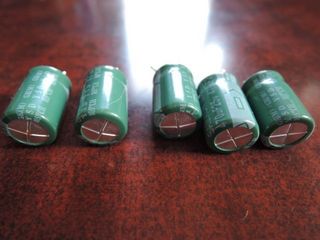

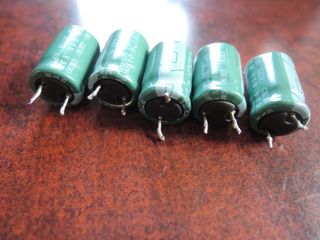

はがしたコンデンサー・・おしりの方も膨らんでいる。
コンデンサーの不具合を見るには、ESRという値を測定すべきらしいが、コンデンサー容量を測定してもどれも確かに故障。（測定器具の使い方）
測定器具と交換部品は、秋月電子で調達
デジタル容量計ＣＭ−７１１５Ａ 1270円

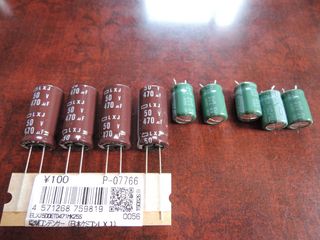

交換部品 (電解コンデンサ ４７０μＦ５０Ｖ１０５℃ ニチコンＨＥ（４個入）) 100円で4個

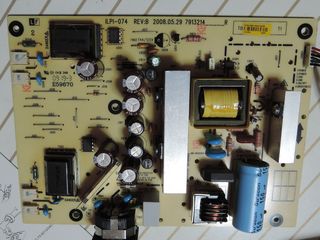

1万円以上した液晶ディスプレイが100円程度の部品で不良を起こすのである。交換前後の基板比較
分解した逆の手順で組み立てると・・
無事に修理完了。部品代はたいしたことないが、道具にカネがかかるのが玉に瑕。さらに正確なコンデンサーの不良チェック(ESRの測定)のために、下記商品も注文中である。
電源修理のYoutube（参考）
やる気になれば、資料がネット上に転がっているのだから、たいした時代になった。
