2017年11月13日

1442.電話線(2芯)でLAN構築

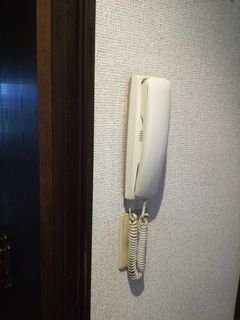

 当院には少し離れた(直線で80m程度)ところにガレージと、車庫があります。医院と車庫の間には、30年近く前にひかれた2芯の導線でインターホン(現在不使用)が設置されていました。
2017111304.jpg 2017111301.jpg

世の中が物騒になってきたので、

・録画機能のついた監視カメラを設置したい。
・ネットからその状況を確認したい
・できるだけ安価に
・新たに工事はしたくない

という条件で、思案していました。
録画機能付き監視カメラは、いつもの通りAliExpressで調達

Techage poeセキュリティカメラcctvシステム8ch 1080 p nvrキット6ピース2.0mp ipカメラ屋外ip66防水監視セット2テラバイトhdd
HDDなし(手持ちのHDD活用)6台のカメラ、ケーブル付きで 35,000円弱

問題は、このネットワークカメラと院内のカメラを2芯のケーブルでつなぐ方法です。LANケーブルを敷設すればもちろん簡単なのでしょうが、屋外ケーブルの費用だけで数万円はかかるでしょう。今敷設されている2芯のケーブルでLANができないか、いろいろネットで探してみたのですが、いまいちヒットしません。特に使えないのが・・・(私の私感ですが)・・ Yahoo Q&A などのサイトです。

 わかりきったことしか書いていないのに、なぜかしら検索の頭に出てきます。(なぜでしょうね)ADSLの技術を応用したモデムが安価で発売していないかいろいろ検索したところ、下記商品を見つけました。



まず、インターホンをモジュラージャックに交換します。



これらの商品を用いて、インターホンをモジュラージャックに変更。
2017111308.jpg 2017111303.jpg

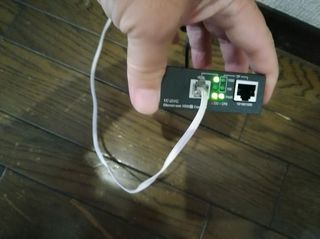

VDSLモデム

スプリッタとモジュラーケーブルが付属しています。

モデムとつなぎます。

ひとつをCOもうひとつをCPEモードに設定(ディップスイッチで設定)するだけで簡単にLANが構築されました。

意外と簡単にLAN網を構築できます。旧式の家屋、建物で、電話線の他にLANケーブルを設置したい場合にはかなりおすすめです。お試しください。
